बटरफ्लाइ भल्भको मुख्य संरचना के हो?

ए को मूल संरचना बनाउने अवयवहरू के हुन्?पुतली वाल्व?

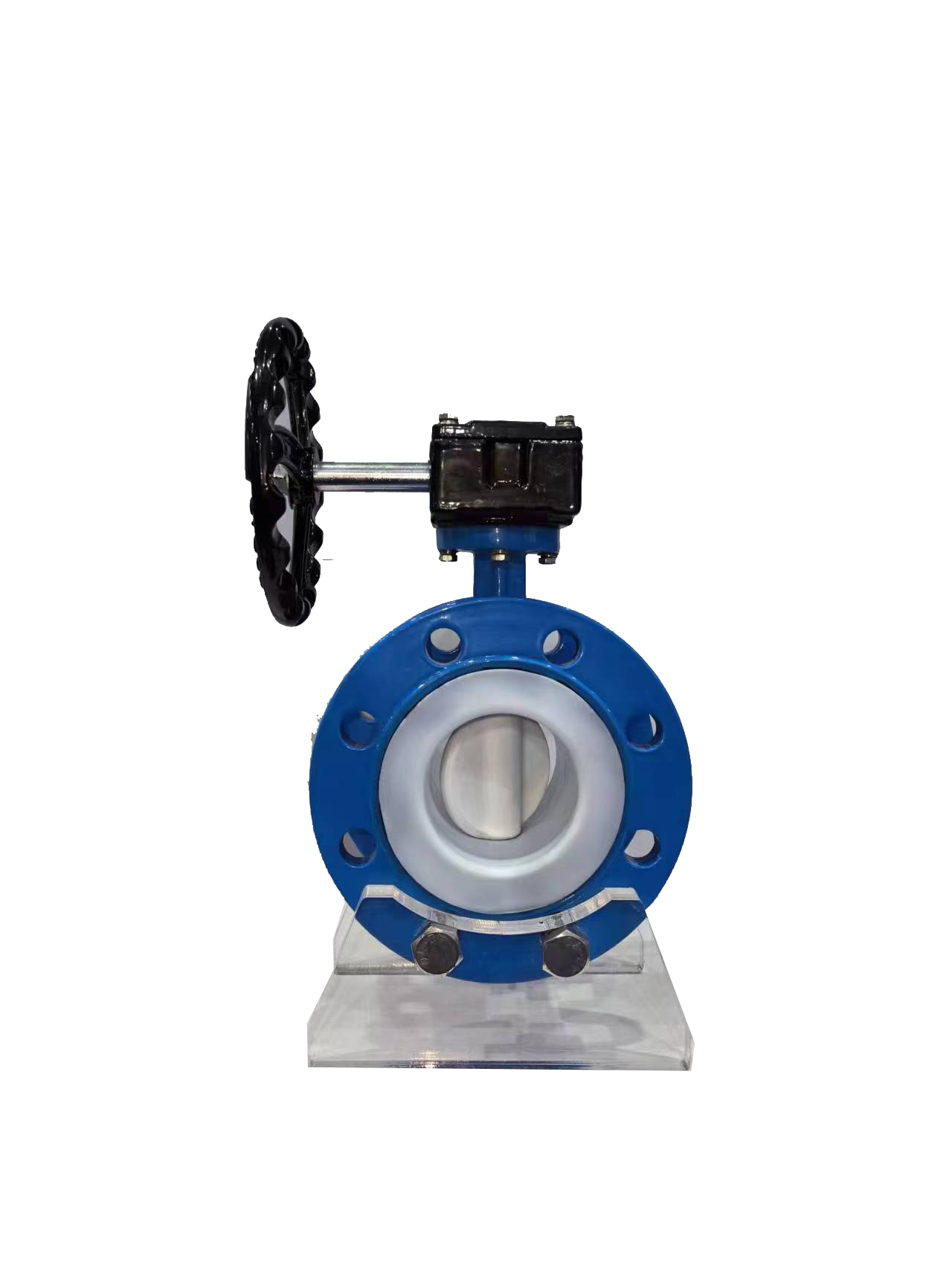

ए को मूल संरचनापुतली वाल्वमुख्यतया भल्भ बडी, भल्भ स्टेम, बटरफ्लाइ प्लेट र सील गर्ने कम्पोनेन्ट समावेश हुन्छ। भल्भ बडी सामान्यतया मध्यम प्रवाह प्रतिरोध कम गर्न चिकनी भित्री पर्खालहरूको साथ बेलनाकार संरचनाको माध्यमबाट सीधा हुन्छ; भल्भ स्टेम ड्राइभ यन्त्र र बटरफ्लाइ प्लेटसँग जोडिएको छ, टर्क प्रसारण गर्न र बटरफ्लाइ प्लेट घुमाउनको लागि जिम्मेवार छ; बटरफ्लाइ प्लेट एउटा खोल्ने र बन्द गर्ने कम्पोनेन्ट हो जसले भल्भ स्टेम (० °~ ९० °) को अक्ष वरिपरि घुमाएर प्रवाह समायोजन गर्छ, र यसको आकारले प्रवाह क्षमतालाई प्रत्यक्ष असर गर्छ; सील कम्पोनेन्ट भल्भ सीट र सील सामग्रीबाट बनेको हुन्छ, जसले सीधा माध्यमको अनुकूलता र सील प्रदर्शनलाई असर गर्छ।

के प्रमुख विवरणहरू छन्पुतली वाल्वप्लेट डिजाइन?

बटरफ्लाइ भल्भको मुख्य भागको रूपमा, पुतली प्लेटहरूको डिजाइनले प्रवाह विशेषताहरू र सील प्रदर्शनलाई सीधा असर गर्छ। मानक सुव्यवस्थित बटरफ्लाइ प्लेटमा चाप आकारको किनारा हुन्छ, जसले तरल पदार्थको प्रतिरोधलाई कम गर्न सक्छ, तर वक्रता त्रिज्याले पाइपलाइनको व्याससँग मेल खानुपर्छ, अन्यथा यो भर्टिसहरू बनाउन सजिलो हुन्छ; सनकी बटरफ्लाइ प्लेटहरू (जस्तै एकल सनकी, डबल सनकी, र ट्रिपल सनकी) भल्भ स्टेमको केन्द्रमा अफसेट गरेर, शून्य चुहावट र उच्च तापक्रम र दबाब प्रतिरोध प्राप्त गर्न थप झुकाव कोण थपेर, ट्रिपल सनकी बटरफ्लाइ प्लेटले सील गर्ने सतहको पहिरन कम गर्छ; अनियमित बटरफ्लाइ प्लेट कण अवरोधबाट बच्नको लागि कणहरू भएको मिडियाको लागि गाइड रिब्सको साथ डिजाइन गरिएको छ।

बटरफ्लाइ भल्भको सीलिङ कम्पोनेन्टले प्रदर्शनलाई कसरी असर गर्छ?

सील कम्पोनेन्ट बटरफ्लाइ भल्भहरूमा मध्यम कटअफ र प्रवाह नियमन प्राप्त गर्नको लागि कुञ्जी हो। भल्भ सिट सामग्री मध्यमको विशेषताहरू अनुसार छनोट गर्न आवश्यक छ, जस्तै राम्रो तेल प्रतिरोधी तर कम तापक्रममा सजिलो कडा हुने नाइट्राइल रबर (NBR), र बलियो क्षरण प्रतिरोधी तर उच्च लागत भएको फ्लोरोरुबर (FKM); धातु भल्भ सीटले बटरफ्लाइ प्लेट सामग्रीको कठोरता भिन्नतासँग मेल खानुपर्छ ताकि पारस्परिक घर्षणको कारणले चुहावटबाट बच्न। थप रूपमा, सील दबाव अनुपात ठीक नियन्त्रण गर्न आवश्यक छ। यदि यो धेरै उच्च छ भने, यसले भल्भ सीटको विकृति निम्त्याउनेछ, र यदि यो धेरै कम छ भने, यसले सील प्रभावलाई सीधा असर गर्दै, कडा रूपमा फिट हुने छैन।
